手机钣金展开

手机钣金展开是一款专为钣金加工行业打造的移动端计算与制图工具，集多种展开模型、图形绘制与现场实用功能于一体。无论你是工程师、技工还是相关专业学生，都能通过这款应用轻松完成各类金属构件的展开计算与放样设计。无需依赖笨重电脑，在工地、车间或外出作业时，只需一部手机即可高效处理钣金展开任务，真正实现“掌上精准放样”。

软件教程

工具使用介绍

1、石笔

石笔通常由滑石切制而成，也称滑石笔，常见形状有条形和方形。它与划针一样，用于在金属材料表面划线。由于石笔划出的线条具有一定耐水性，且一般无需打样冲，操作便捷，因此广泛应用于大尺寸钢板或型材的粗略划线场景，尤其适用于对精度要求不高的场合。

使用石笔前，需将其端部磨尖，以确保划出的线条宽度控制在0.5毫米以内。通常可在附着电焊飞溅物的普通透明玻璃片上进行打磨，这样能获得更理想的锐度和划线效果。

2、粉线

当所需划线长度超过钢直尺范围时，可采用粉线进行划线。具体方法是：先将粉线通过粉笔或粉口袋均匀打粉，然后在待划直线两端用手按紧并拉直粉线，再用拇指和食指捏住粉线中部垂直提起后迅速松开，粉线回弹即在钢板上留下清晰直线。若粉线较长，建议两人配合操作以保证精度。

打粉方式可直接用粉笔压在线上，也可使用自制粉口袋——通常用自行车内胎改制而成，有效长度控制在100至150毫米为佳。扎口松紧应适中，确保拉动粉线时阻力小且不漏粉，同时便于拆解更换粉线材料。

使用粉线时，需注意以下几点：

为确保划线精度，粉线直径宜控制在0至1毫米之间，且表面不宜过于光滑，否则会影响附粉效果。

1、打粉过程中粉线不得抖动，以免已附着的粉末脱落，尤其在弹长直线时更需保持稳定。

2、弹线时钢板与粉线均需干燥清洁，潮湿或积水会严重影响粉线附着效果。

3、露天作业时需留意风力影响，避免风吹导致未弹出的粉线弯曲变形。

4、钢板应保持平整，若中间存在上凸（如刚开卷的卷板），会导致粉线弹出位置偏移，形成折线而非直线。

5、对于不锈钢、铝等反光或浅色材料，建议改用墨线，以便更清晰地识别划线。

6、粉线依靠粉末附着显形，不耐雨水冲刷，甚至露水或大雾都可能导致线条消失。因此，划线完成后应立即进行后续加工；若需延后处理，务必打样冲或用石笔重新描线以保留标记。

使用教程

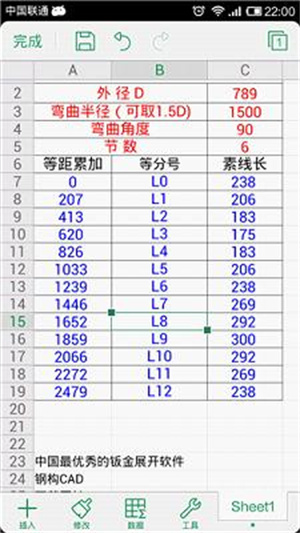

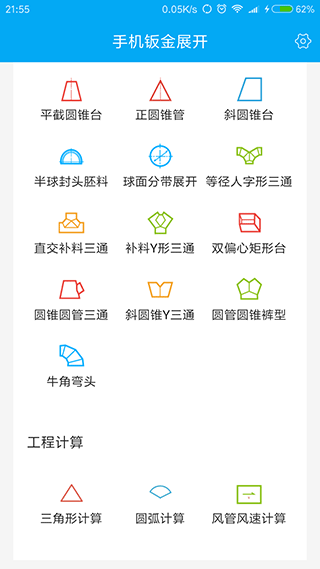

1、下载并安装手机钣金展开App，随时随地开启制图工作。

2、进入首页后点击“行业教程”，新手用户可先系统学习基础操作与知识。

3、点击“图形制作”功能，即可在线绘制并生成钣金放样展开图。

4、完成绘图后，点击“导出图片”，将成果保存或分享至其他平台。

5、打开“工具箱”，内含多种实用工具，可快速解决现场测量、角度计算、水平校准等实际问题。

6、进入“设置”页面，及时检查并更新至最新版本，获取更多功能与优化体验。

计算方法

最简便的方法是剪一块宽度为100毫米的试料，用折弯机折一道弯，并记录板厚，由此可推算出加减系数。重复试验三次后取中间值，即可获得较准确的参数。

也可借助Pro/E、CAXA等专业软件，它们具备自动展开功能，但初始系数仍需通过上述实测方式确定。

此外，还可通过公式计算展开长度，虽然记忆难度较大，但以下常用系数可供参考：

板厚（毫米）与对应系数：

1毫米，系数为1.6–1.8；

1.5毫米，系数为2.4–2.6；

2.0毫米，系数为3.3–3.5；

2.5毫米，系数为4.2–4.5；

3.0毫米，系数为5.0–5.3。

（注：实际系数会因折弯下模槽宽不同而有所变化，以上数据仅供参考。）

更精确的通用公式为：L = πα/2 × r + y × T。

也可使用CATIA等三维建模软件构建模型，其内置展开功能可直接输出展开尺寸。

其中：L为展开长度，β为折弯角，T为板厚，R为内弯半径。

1. 当0° ≤ β ≤ 90°时，L = A + B – 2(R + T) + (R + T/3) × (180 – β) × π / 180；

2. 当β = 90°时，L = A + B – 0.429R – 1.47T；

3. 当90° ≤ β ≤ 150°时，L = A + B – 2(R + T) × tan[(180 – β)/2] + (R + T/2) × (180 – β) × π / 180；

4. 当150° ≤ β ≤ 180°时，L = A + B。

设计领域

1、三通弯头类

2、单节柱面管和锥面管

3、平板类构件

4、平板弯管和多通管

5、弯管和多通管

6、蛇形管

7、平面和曲面板构件组合

8、平面和曲面相贯构件

9、异形口连接管

10、圆与圆类异形口连接管

11、不可展开曲面（如球面、螺旋面）及天圆地方结构

更新日志

更新时间：2025/10/27

1、新增导出展开图功能

2、新增文章模块

3、新增统计总计算次数

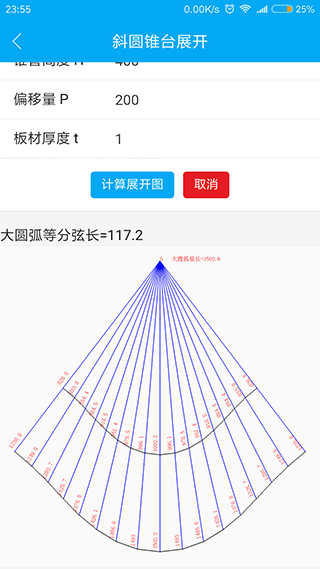

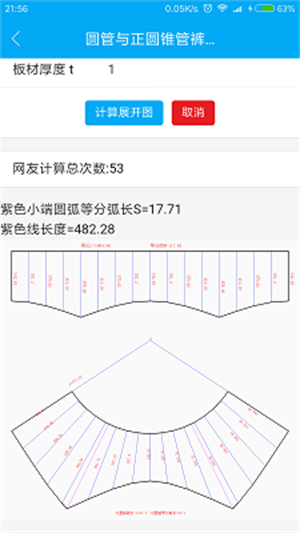

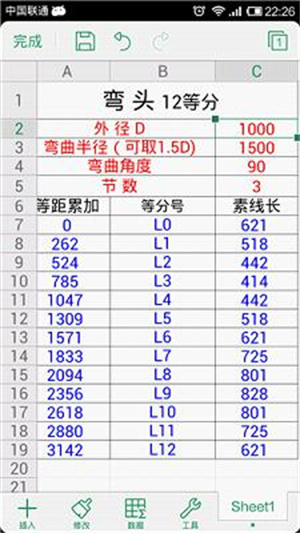

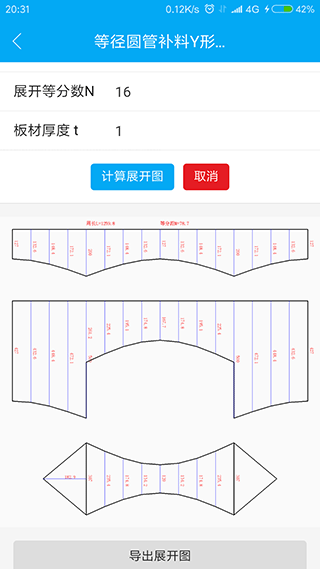

4、新增多种复杂三通与弯头模型，包括等径人字形三通、等径补料三通、等径补料Y三通、偏心矩形台、斜圆锥三通、圆管正圆锥裤型三通、牛角弯头、圆锥相交圆管三通

5、修复多项关键问题，包括正圆锥台内径计算错误、偏心方转圆构件一边数据异常等bug

软件功能

支持随时随地制作钣金放样展开图，快速响应现场工作任务需求；

制图过程中可调用内置实用工具，高效完成图形相关数值的计算，显著提升绘图效率；

完成的图形可一键导出至本地或其他应用，方便即时使用或分享；

提供专业的钣金展开计算器，针对不同构件类型均可精准计算所需数据；

各类计算模块覆盖全面，无论计算展开长度、折弯补偿还是角度参数，都能在短时间内获得结果；

集成多种辅助工具，如指南针、几何计算器、量角器、水平仪等，满足施工现场多样化测量与校准需求。
