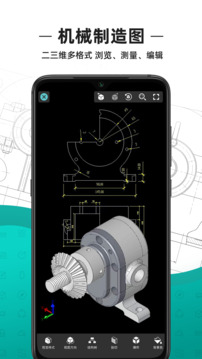

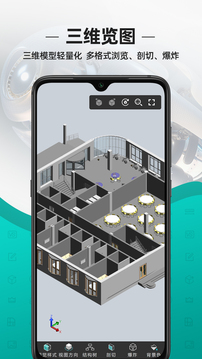

cad看图王谷歌高级版

cad看图王谷歌高级版是一款专为工程设计人员打造的移动端专业CAD看图与编辑工具。全面兼容各版本DWG文件，采用原生矢量渲染技术，确保图纸显示清晰不失真。无论是AutoCAD、浩辰CAD还是天正建筑等主流CAD格式，都能流畅打开、精准呈现，助你随时随地高效处理图纸工作。

CAD看图技巧

从事工程行业的用户每天都要与CAD图纸打交道，即便不常绘图，也一定需要频繁查看图纸。

虽然大家熟知CAD绘图有诸多效率技巧，但其实看图同样讲究方法。掌握这些技巧，不仅能提升阅图体验，还能大幅节省时间、减少误操作。

别不信，下面这些实用功能，正是让CAD看图变得轻松自如的关键所在。

一、视口：

通常我们一次只能查看一张图纸，但借助视口功能，可以同时在一个界面中显示两张、三张甚至四张图纸。每个视口彼此独立，如同在屏幕上划分出多个独立窗口。

例如，当你需要对照平面图与立面图时，只需创建两个视口：一个加载平面图，另一个加载立面图，左右并排，一目了然。

若还需查看大样图，则可建立三个视口，分别对应平面图、立面图和大样图，实现多图同步比对。

创建视口的方法非常简单：在模型空间中，点击菜单栏“视图”→“视口”，即可选择创建1至4个视口布局。

命令：vports

二、重生成：

有时打开CAD图纸会发现圆形显示为多边形，虚线变成实线，这通常是图形缓存未刷新所致。此时只需输入RE命令（重生成），系统将重新计算并正确渲染图形，恢复圆的光滑与线型的真实表现。

命令：RE

三、全屏显示：

屏幕空间有限？不妨启用全屏模式。通过快捷键Ctrl+0，或点击菜单“工具”→“全屏显示”，即可一键隐藏工具栏、状态栏等界面元素，最大化模型显示区域，让图纸看得更清楚、更专注。

快捷键：Ctrl+0

四、图层工具：

CAD内置图层管理器（命令LA）可查看和控制所有图层状态，但面对大量英文图层名称，往往难以快速识别其内容。为此，CAD提供了更直观的图层工具命令，无需打开管理器，直接在绘图区操作即可完成图层控制。

命令：LA，打开图层管理器

这些图层工具让你点击任意对象，就能快速对其所在图层执行关闭、隔离、锁定等操作，效率远超传统方式，尤其适合快速筛选关键信息。

1.图层关闭功能：

命令：Layoff，或点击菜单：格式→图层工具→图层关闭。

执行该命令后，点击图纸中的某个对象，其所在图层将立即隐藏。例如，关闭轴线、标注和文字图层后，图纸瞬间变得简洁清晰，便于聚焦核心结构。

2.打开所有图层：

命令：LayOn，或点击菜单：格式→图层工具→打开所有图层。

一键恢复所有被关闭的图层，操作迅速，远比逐一手动开启高效得多。

3.图层隔离：

命令：LayISO，或点击菜单：格式→图层工具→图层隔离。

与Layoff不同，LayISO会保留你所选对象的图层，同时自动关闭其他所有图层。例如，在统计桩基数量时，只需隔离桩图层，再框选即可准确计数，避免误选其他元素。

注意：多选对象时请按住Shift键进行连续选择。

4.取消图层隔离：

命令：Layuniso，或点击菜单：格式→图层工具→取消图层隔离。

此命令可一键还原此前被隔离的图层，让完整图纸瞬间重现，操作如魔术般便捷。

5.图层锁定：

命令：Laylck，或点击菜单：格式→图层工具→图层锁定。

锁定图层后，该图层上的对象无法被移动、复制、删除或镜像，有效防止误操作修改关键图纸内容。但值得注意的是，锁定状态下仍可在该图层继续绘图，新绘图形同样会被锁定。

例如，将轴线和标注图层锁定后执行复制操作，仅非锁定图层的内容会被复制，确保基准信息不被干扰。

6.图层解锁：

命令：Layulk，或点击菜单：格式→图层工具→图层解锁。

用于解除已锁定图层的限制，恢复其可编辑状态。

7.图层冻结：

命令：Layfrz，或点击菜单：格式→图层工具→图层冻结。

冻结图层与关闭图层效果相似——图层内容不再显示。但冻结的优势在于：在大型图纸中，冻结非必要图层能显著提升图形重生成和显示速度，优化性能表现。

需注意：当前激活图层可以关闭，但不能被冻结。

8.解冻所有图层：

命令：Laythw，或点击菜单：格式→图层工具→解冻所有图层。

该命令可一次性解冻所有被冻结的图层，恢复完整视图。

实际看图过程中，并非所有命令都需要使用，通常掌握其中两三种就足以应对多数场景。此处详述全部功能，旨在帮助用户理解各命令间的区别，便于记忆与灵活应用。

基础操作之坐标标注

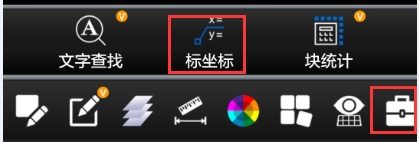

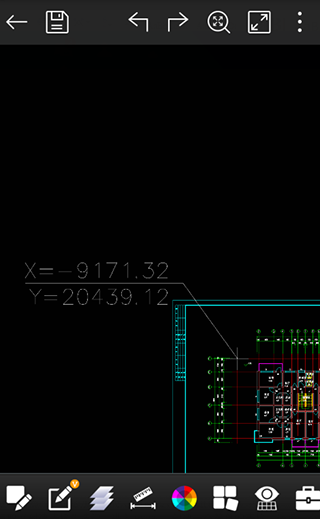

打开图纸后，点击界面最右侧的工具箱按钮，选择“标注坐标”功能。

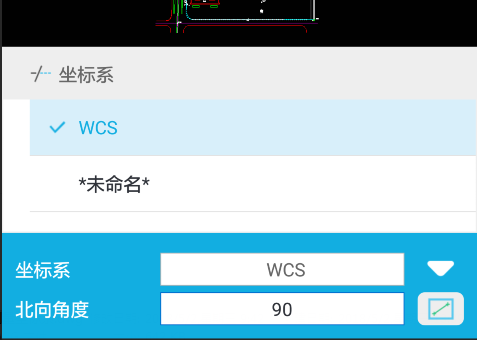

首先需设定北向角度，默认为90度。如需调整，可点击角度输入框后的按钮，在屏幕上点击两点，软件将自动计算两点连线的角度；也可直接手动输入数值。

随后在图纸上点击需标注的位置。此时单指长按屏幕，会弹出捕捉框，便于精准定位到端点、交点等关键位置。下方实时显示该点的坐标值，确认无误后，在目标位置轻点一下，即可生成坐标标注。

若图纸采用世界坐标系，标注将自动按WCS值显示；若为自定义坐标系，则会额外弹出坐标系选择界面。当标注值与图纸不符时，尝试切换其他坐标系即可匹配正确数据。

常见问题

如何更改修改放大镜大小

更新时间：2025/2/13

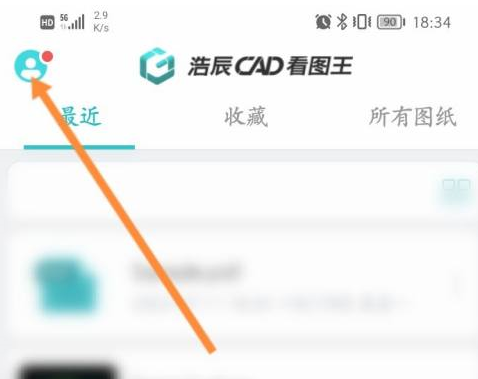

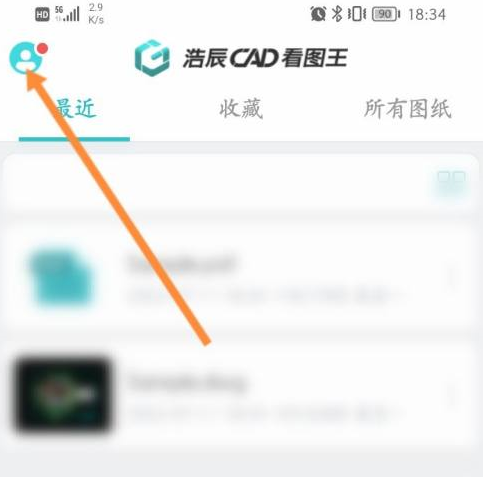

进入手机的CAD看图王，点击左上角的头像图标。

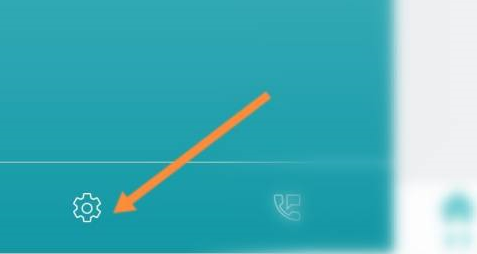

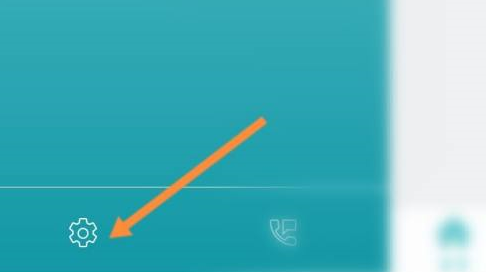

点击下方的设置图标。

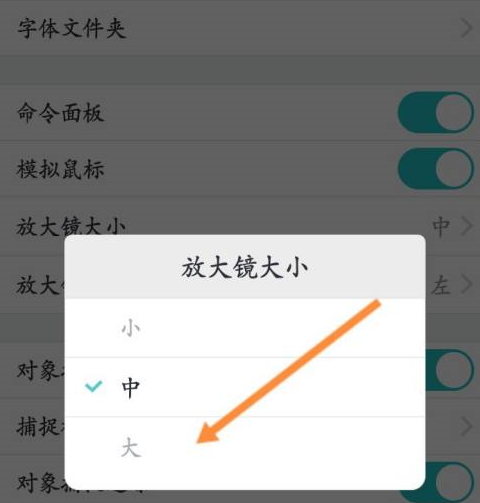

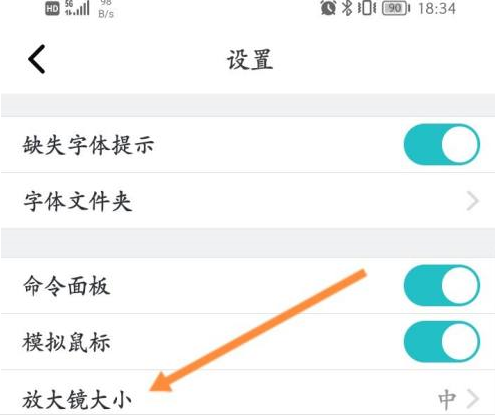

选择“放大镜大小”选项。

最后根据需求选择合适的放大镜尺寸即可。

如何更改保存路径

更新时间：2025/2/13

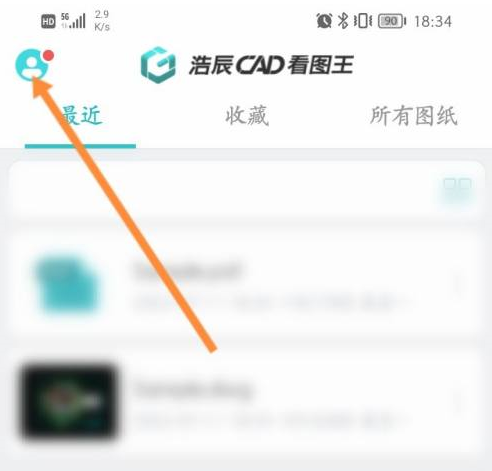

进入手机的CAD看图王，点击左上角的头像图标。

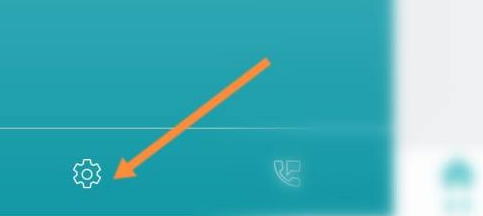

点击下方的设置图标。

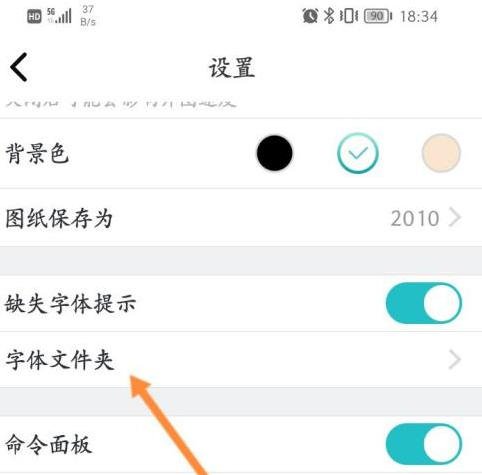

点击“字体文件夹”选项。

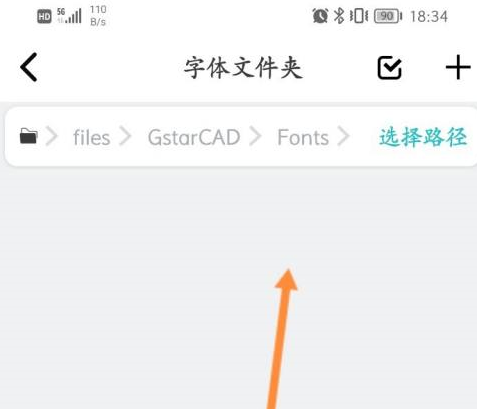

最后点击“选择路径”，即可自定义图纸保存位置。

如何更改背景颜色

更新时间：2025/2/13

首先进入手机的CAD看图王，点击左上角的头像图标。

然后点击下方的设置图标。

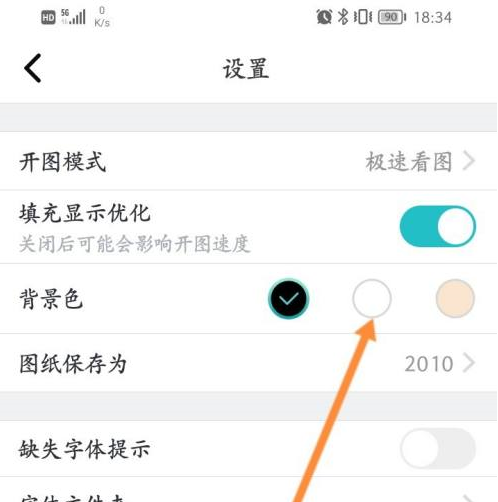

最后选择“背景色”选项，即可自由切换图纸背景颜色。

如何查看3d图纸模型

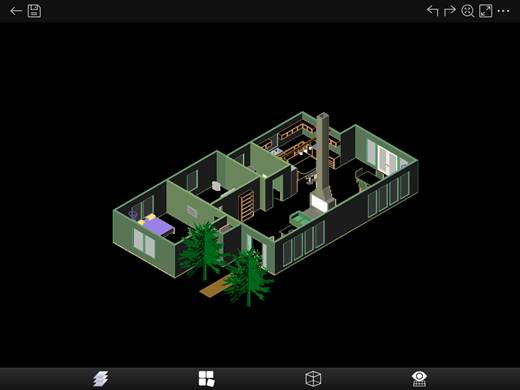

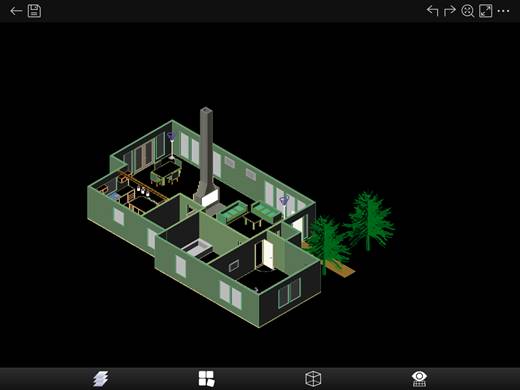

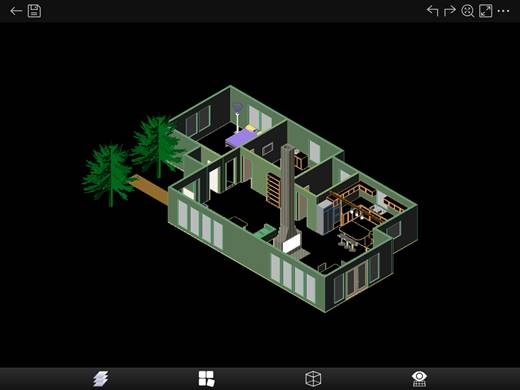

小编这里找到一张3D图纸，用该软件打开后界面会自动切换至3D看图模式，与普通二维视图有所不同。

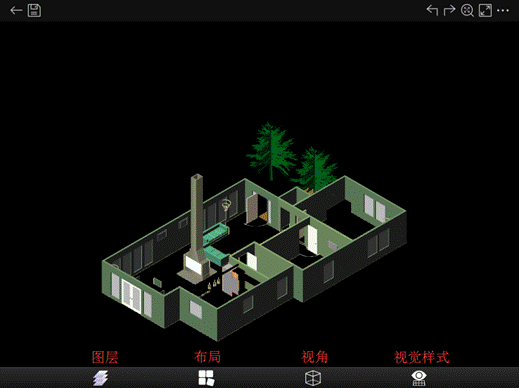

在3D模式下，界面提供图层、布局、视角和视觉样式四大功能模块，便于全方位操控模型。

你可以直接用手指拖动屏幕，自由旋转3D模型，实现360°无死角观察。轻轻滑动，图纸即随之转动，各个角度细节尽收眼底。

无论顶部、底部还是侧面结构，都能清晰呈现。

想看哪里就看哪里，操作随心所欲。

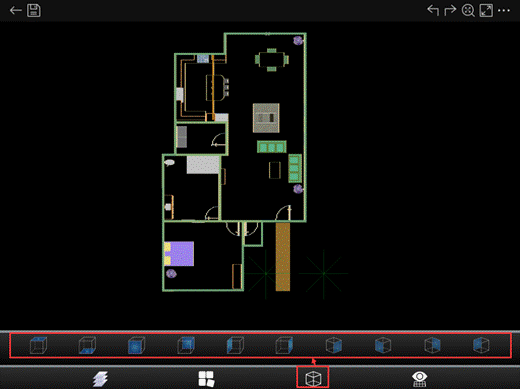

点击“视角”功能，系统将提供十个标准方向视角（如前视、后视、俯视等），一键切换，快速定位最佳观察角度，极大提升3D模型浏览效率。

更新日志

5.9.0更新-支持孟加拉语、印地语和印尼语。

-修复已知问题。

5.7.2更新-全新支持Revit、Solidworks、Creo、NX、CATIA、Inventor、SolidEdge等二十多种三维CAD文件格式。

5.7.0更新-全新支持Revit、Solidworks、Creo、NX、CATIA、Inventor、SolidEdge等二十多种三维CAD文件格式。

5.5.2更新-测面积和测立面时支持设置字高

-pdf转换cad：支持选择多个pdf文件添加到转换列表；

-修复已知问题。

5.5.0更新- PDF转CAD时，无需打开PDF，支持选择多个PDF文件添加到转换列表；

- 测面积和测立面时，支持设置字高；

- 绘制圆时，支持切换直径和半径。

5.4.2更新-修复已知问题。

此前更新：

- 编辑图纸时不限制选择对象的数量；

- 项目内成员可随时收到项目内图纸变更通知；

- 设置里新增系统权限管理功能，方便权限管理；

- 优化压缩包解压功能；

- 全面适配折叠屏

5.3.0更新- 导出PDF和图片：支持显示批注；

- 测量-设比例：支持从图纸中量取一段距离指定比例；

- 支持缓存图片和音频批注到本地；

- 测量-结果统计：支持导出表格后自动求和；

- 协作模块更名为“项目”，优化交互体验、更贴近使用场景。

5.2.2更新-修复已知问题。

此前更新：

- 新增支持新建图块，可选定对象组成块；

- 新增支持定数等分，可等分选定线段；

- 新增线型打开与关闭功能；

- 新增旋转对象时仅旋转副本，原对象不变。

4.16.2更新-修复GoogleDrive看图问题；

- 重大更新：支持将PDF文件转换为CAD图纸；

- 登录界面优化。

4.13.9更新- 重磅更新：支持将PDF文件转换为CAD文件；

- 支持编辑已有图块的属性值；

- 修复已知问题。

软件特色

1. 快速看图，顺畅打开AutoCAD、浩辰CAD、天正建筑等各版本CAD图纸，全面兼容天正T20V6；

2. 完美显示，采用真矢量技术渲染CAD图纸，配合云字体服务，彻底解决乱码问题；

3. 协作用图，支持多人在线沟通与图纸实时同步，实现高效协作与即时共享；

4. CAD批注，支持语音、照片、文字等多种批注方式，并可一键分享给团队成员协同处理；

5. 绘图工具，集成绘制、测量、标注、文字查找、图块统计等实用功能，满足现场作业需求；

6. 一键同步，依托云存储空间，图纸可在手机、平板、电脑间无缝同步，随时随地访问最新版本；

7. DWG轻松分享，支持通过微信、QQ、微博等社交平台快速发送CAD图纸，打破交流壁垒；

8. 多种格式，不仅支持DWG、DXF等主流CAD格式浏览，还可将图纸转换为PDF文档或PNG等图片格式，方便汇报与存档。
